Honda Orthia M4 4WD Богиня › Бортжурнал › Ремонт проводки на стыке водительской двери.

Как известно, у некоторых Хонд (конкретно у Ортий) переламывание проводов в районе разъема водительской двери распространенное явление. Время делает свое дело, от постоянных крутящих нагрузок на проводку, провода в месте стыка с пином контакта отламываются. Не обошло стороной это и мою бывшую машинку. Но так как машина у знакомых в хороших руках, то грех не потрудиться на её благо!

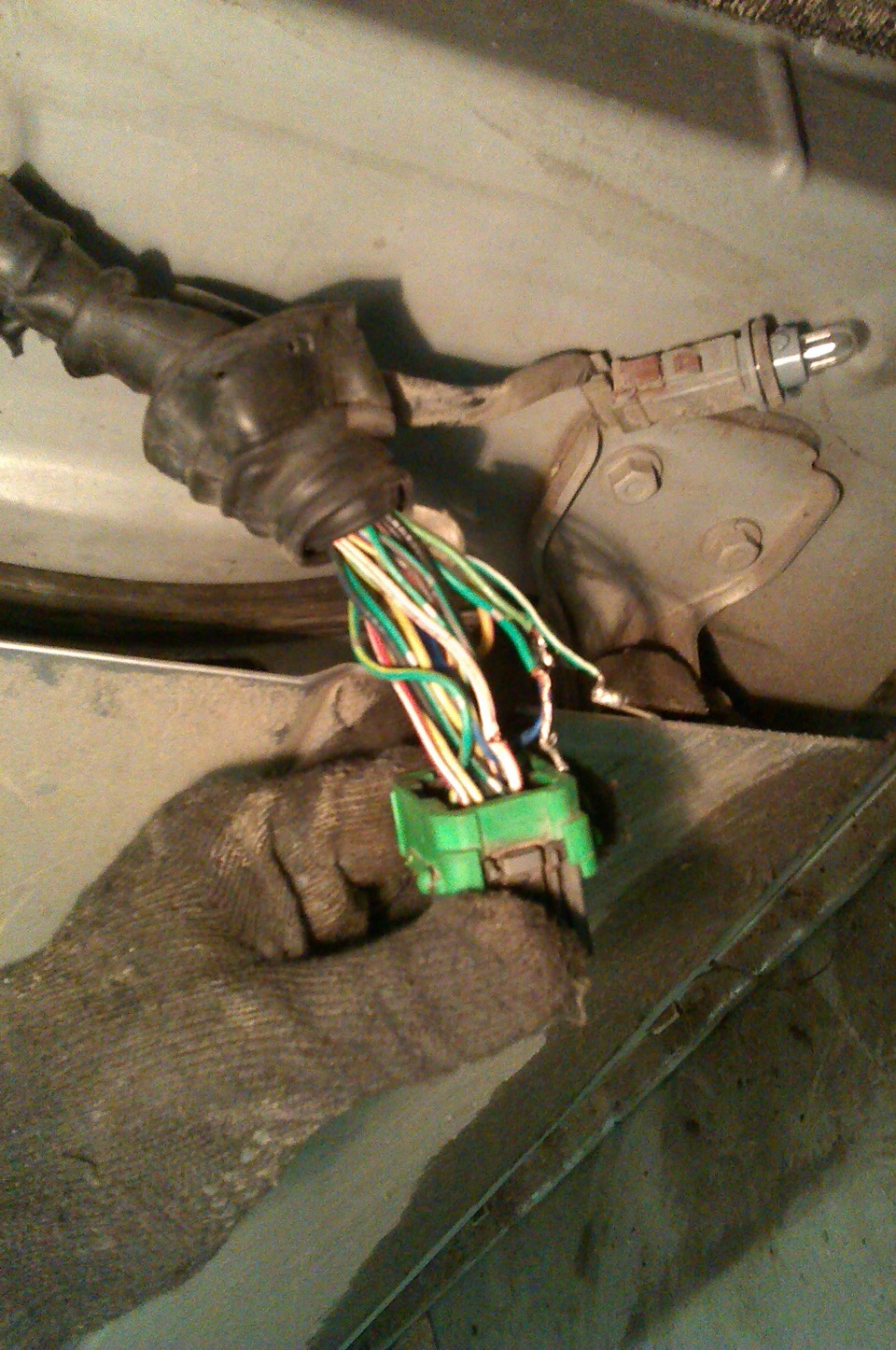

Итак вот что мы увидели после снятия правого крыла:

Мы пошли по наиболее трудоемкому, но самому «красивому» пути. Откусили все оставшиеся провода под корень разъема, разобрали разъем полностью, промыли его в обезжиривающей жидкости, это может быть бензин. Мы взяли бытовой Бензин-Калоша из хозяйственного магазина. Извлекли все пины, и припаяли к ним новые (подобранные по цветам) провода длиной по 15 см каждый, правда некоторых цветов не смогли найти, использовали другие, записав при этом таблицу соответствия.
Вот привожу список правильных цветов для рейсталинговой модели:
Нумерация идет слева-направо сверху вниз, если смотреть на разъем со стороны проводов:

1 ряд
1 зеленый черный кноп.стеклопод на водит двери для стеклопод передней левой двери
2 синий черный кноп.стеклопод на водит двери для стеклопод двери водителя
3 желтый черный кноп.стеклопод на водит двери для стеклопод задней правой двери
4 красный белый кноп.стеклопод на водит двери для стеклопод задней левой двери
5 Пустой пин

2 ряд
6 синий желтый стеклопод передней левой двери
7 синий коричневый стеклопод передней левой двери
8 желтый стеклопод задней правой двери
9 желтый зеленый стеклопод задней правой двери
10 зеленый желтый стеклопод задней левой двери

3 ряд
11 зеленый стеклопод задней левой двери
12 белый красный дверные замки закр- откр
13 желтый красный толстый дверные замки закр- откр
14 тонкий желтый красный привод зеркала влево — вправо
15 тонкий желтый черный привод зеркала вверх — вниз влево — вправо

4 ряд
16 тонкий красный зеленый динамик
17 тонкий коричневый черный динамик
18 тонкий зеленый красный привод складывания зеркала
19 тонкий зеленый желтый привод складывания зеркала
20 тонкий зеленый белый привод зеркала вверх — вниз

5 ряд
21 салатовый кнопка открывания заднего стекла
22 черный Общий
23 черный Общий
24 тонкий синий красный от инф датчика на блок управления замками
25 тонкий синий белый от датчика замка зажигания на блок управления замками

Хвостик, который торчал из крыла машины аккуратно подровняли и залудили. Осталось лишь припаять подготовленный разъем.

Жгуты проводов — Руководство по обслуживанию и ремонту Honda CR-V

Вполне возможно, что со временем подобная проблема постигает и пассажирскую дверь тоже, но происходит это, как правило, хонда срв разъем двери позже, так как пассажирская дверь эксплуатируется реже, чем водительская.

Судя по популярности данной проблемы, стоит признаться, что проводка в этом месте спроектирована не совсем удачно. Виной всему расположение разъема на торце двери. Первоначально, я собирался снять водительскую дверь, чтобы облегчить доступ к месту работ.

Жгуты проводов

Но, приглядевшись к расположению гофры и к месту предполагаемых работ, стало ясно, что дверь можно оставить в покое, снимать надо крыло! Чтобы снять крыло, необходимо снять брызговик и порог пластиковую накладку порога.

Снимаем брызговик. Затем снимаем порог: Чтобы поставить потом порог на место потребуется достать каждый из этих пистонов, вставить их в порог, и затем пристегнуть порог к кузову. После снятия порога освобождаются для доступа два болта нижнего крепления крыла. Также очень неудобно хонда срв разъем двери доступа крепление передней части крыла: После снятия крыла разглядываем место предстоящих работ.

На одиночный провод в хонда срв разъем двери изоляции не обращайте внимания, это моя самодельная инициатива, предпринятая в момент, когда я думал, что сломан только один провод. Выдергиваем разъем из торца двери. Созерцаем обильную смазку, предотвращающую контакты от окисления за счет влажности.

Задираем гофру наверх максимально, чтобы высвободить максимальную длину хонда срв разъем двери. Освобождается примерно см проводки. На этом кадре сразу же видим синий отломившийся проводок, он не единственный, в моем случае проводов 5 уже было сломано. Начинаем процесс обезжиривания удаления обильной смазки внутри разъема с помощью бензина.

Нужна распиновка разъёма водительской двери

Процесс происходит вяло и неохотно. Откусили все оставшиеся провода под корень разъема, разобрали разъем полностью, промыли его в обезжиривающей жидкости, это может быть бензин. Мы взяли бытовой Бензин-Калоша из хозяйственного магазина. Извлекли все пины, и припаяли к ним новые подобранные по цветам провода длиной по 15 см каждый, правда некоторых цветов не смогли найти, использовали другие, записав при этом таблицу соответствия. Вот привожу список правильных цветов для рейсталинговой модели: Нумерация хонда срв разъем двери слева-направо сверху вниз, если смотреть на разъем со стороны проводов: Осталось лишь хонда срв разъем двери подготовленный разъем.

Зачищаем хвостик Рис.

Ремонт проводки на стыке водительской двери Honda Orthia.
