Опель фронтера ремонт проводки бензонасоса

Бензонасос

#1 Jenek

  • Постоянные посетители
  • Клубные пользователи
  • Cообщений: 811
    • Город: Москва, СЗАО
    • Автомобиль: OFA 5-dvr c24ne with air conditioning and GBO
    • @Упоминание

    #5 Jenek

  • Постоянные посетители
  • Про красное реле у фары не чего не знаю, четное высокое это скорее все и есть от бензонасоса, реле в ногах (кстати проверь в той полости вода скапливается и в реле попадает, реле не гермитичные) там одно реле от поворотников (проверь тикать должно ) а два других не знаю.

    #13 Dr. Dre

  • Постоянные посетители
  • Проводка к бензонасосу

    На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

    Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

    Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

    Если проверка давления в топливной рампе и внешней проводки на бензонасос дает положительные результаты, тогда следует проверить моторчик бензонасоса. Указанный электромотор отвечает за циркуляцию бензина внутри топливного насоса.

    Во время проверки нужно учитывать, что сами клеммы на бензонасосе имеют свойство окисляться, в результате чего питание не подается и насос не качает. В таком случае моторчик рабочий, но клеммы нужно зачистить или перепаять.

    Чтобы поверить мотор бензонасоса, понадобится закрепить провода контрольной лампы на зачищенную и исправную клемму электромотора, после чего следует включить зажигание. Загорание лампочки укажет на то, что моторчик бензонасоса не работает.

    Контакт массы топливного насоса

    На проблемы с массой бензонасоса может указывать датчик уровня топлива, который работает некорректно. Масса может быть плохо закреплена, бензонасос в этом случае не качает топливо. Провод массы обычно находится под приборной панелью и идет по салону. Необходимо найти указанный провод, проверить и зачистить все контакты, затем надежно закрепить массу на бензонасосе.

    Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.

    В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.

    Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.

    Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).

    Другие причины неисправностей бензонасоса

    Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.

    Также не следует исключать и возможность того, что в автосигнализации или охранном комплексе произошел сбой, после чего происходит блокировка питания бензонасоса. Другими словами, сигнализация блокирует запуск двигателя.
    Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.

    Технические характеристики Opel Frontera Wagon 2.4i / Опель Фронтера в кузове (A) 5 дв. внедорожник с двигателем 125 л.с, 5МКПП, выпускавшихся c 1992 г. по 1995 г.

    Предохранители и реле Opel Frontera A

    Рассмотрены автомобили Opel Frontera A 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска.

    Блок предохранителей и реле в моторном отсеке.

    Схема расположения предохранителей и реле в блоке для Opel Frontera A выпускавшихся до 1996 года.

    Реле противотуманных фар

    Реле электродвигателя вентилятора отопителя

    Реле звукового сигнала

    Реле прерывистого режима работы очистителя/омывателя лобового стекла

    (10A) Передние и задние габариты-правые

    (10A) Передние и задние габариты — левые

    (15A) Генератор (ранние модели) -2,8TD

    (30A) Вентилятор кондиционера-правый

    (25A) Омыватели фар, звуковой сигнал, система диагностики двигателя (ранние модели)

    (25A) Топливный насос, система управления двигателем — 2,0/2,2

    (25A) Электродвигатель вентилятора отопителя, электромагнитная муфта компрессора кондиционера

    (10A) Передние противотуманные фары

    (15A) Фара-правая, фары дополнительного освещения

    (10A) Фара-левая, электродвигатель корректора фар, индикатор включения дальнего света фар

    (60A) Плавкая вставка — главная

    (60A) Плавкая вставка — Фары, система подачи воздуха на выпуск- 2,2

    (30A) Плавкая вставка-Передние и задние габариты, предохранитель F5

    Читать еще:  Фольксваген гольф плюс ремонт ванос

    (30A) Плавкая вставка — Электродвигатель вентилятора системы охлаждения

    Схема расположения предохранителей и реле в блоке для Opel Frontera A выпускавшихся после 1997 года.

    описание предохранителей и реле.

    Реле ближнего света фар

    Реле проблескового устройства фар

    Реле противотуманных фар

    Реле электродвигателя вентилятора отопителя

    Реле звукового сигнала

    Реле прерывистого режима работы очистителя/омывателя лобового стекла

    (10A) Передние и задние габариты -правые

    (10A) Передние/задние габариты (лев.), лампы подсветки комбинации приборов, подсветка переключателей, лампа подсветки прикуривателя, зуммер предупреждения об оставленном включенным освещении

    (10A) Ближний свет-левая фара

    (10A) Ближний свет-правая фара

    (25A) Вентилятор конденсатора кондиционера

    (25A) Топливный насос, система управления двигателем- 2,0/2,2

    (30A) Электродвигатель вентилятора отопителя, электродвигатель вентилятора кондиционера

    (15A) Дальний свет фары — левая фара, габарит — левый

    (15A) Дальний свет фары — правая фара, габарит -правый

    (60A) Плавкая вставка-главная, реле отопителя, кондиционер

    (65A) Плавкая вставка-Фары

    (30A) Плавкая вставка- Передние и задние габариты, противотуманные фары

    (30A) Плавкая вставка- Электродвигатель вентилятора системы охлаждения

    Блок предохранителей в салоне Opel Frontera A.

    схема расположения предохранителей в блоке для автомобилей до 1996 года выпуска.

    (10A) Центральный замок

    (15Д) Стоп-сигналы аварийная сигнализация

    (10A) Лампы освещения салона, аудиосистема

    (20Д) Обогреватель заднего стекла

    (10Д) Задние противотуманные фонари, подогреватели форсунок омывателя лобового стекла (поздние модели)

    (15A) Очиститель/омыватель лобового стекла

    (10Д) Индикаторы комбинации приборов, указатели поворота, обогреватель зеркал заднего вида на дверях, зуммер предупреждения об оставленных включенными лампах

    (15A) Подогреватели передних сидений, люк (ранние модели)

    (15A) Система зажигания, электродвигатель вентилятора системы охлаждения — 2,0/2,2

    (10A) Очиститель/омыватель заднего стекла

    (30A) Электродвигатель привода стеклоподъемника левой двери, люк (поздние модели)

    (30A) Электродвигатель привода стеклоподъемника правой двери

    (15A) Выключатели электропривода стеклоподъемников, предохранитель прикуривателя opel frontera a

    Блок реле в салоне.

    Реле-прерыватель указателей поворота

    Блок управления центральным замком

    Реле обогревателя заднего стекла

    Реле электронного блока управления двигателем (2,0/2,2)

    Зуммер предупреждения об оставленных включенными фары

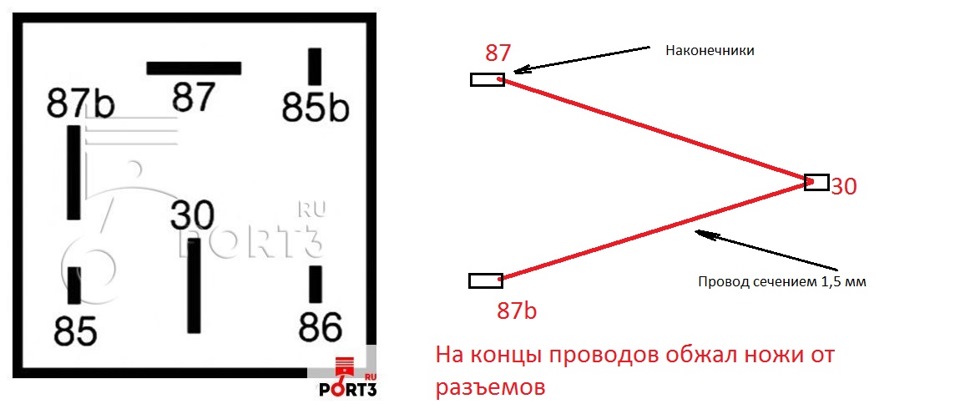

    Временный ремонт реле бензонасоса (совмещенное реле бензона) — Vectra Club Russia

    Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

    Необходимо дополнительно отметить, что на некоторых моделях ТС бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее.

    Как самому проверить реле бензонасоса

    Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель. Рекомендуем также прочитать статью о том, что делать, если стартер щелкает, но не крутит двигатель. Из этой статьи вы узнаете об основных причинах данной неисправности, а также о том, как проверить стартер своими руками.

    Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали.

    В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером. Проверка реле бензонасоса своими руками В начале проверки необходимо добраться до следующих где реле бензонасоса опель фронтера Сгоревший предохранитель легко отличить от исправного путем осмотра его прозрачного пластмассового корпуса.

    Внимательно осмотрите предохранитель на предмет выявления его перегорания. Если предохранитель внешне выглядит нормально, но подозрения на его неисправность сохранились, произведите проверку проводимости между ножевыми клеммами, выступающими из его корпуса. При замене предохранителей следите за соответствием сменного старому по типу.

    Предохранители Опель Фронтера

    Рассчитанные на различную силу тока предохранители могут внешне выглядеть идентичными, поэтому особое внимание следует уделять маркировке. Замена сгоревшего предохранителя на рассчитанный на меньшую — а особенно большую — силу тока является нежелательной.

    Каждый электрический контур нуждается в разной степени защиты. Следите за тем, чтобы маркировка на корпусе предохранителя соответствовала силе тока, на которую рассчитан соответствующий контур.

    Если замененный предохранитель немедленно перегорает, не разумно продолжать его замену. Прежде следует выявить и устранить причину его выбивания.
