Генератор на ваз 2114 ремонту подлежит

Ремонт генератора на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Как и любая деталь, генератор рано или поздно приходит в негодность. Однако поломка некоторых деталей не препятствует эксплуатации автомобиля, при условии скорой замены и ремонта сломанного элемента. А вышедший из строя автомобильный генератор не позволит вам проехать даже 50-400 километров (зависит от аккумулятора и работающих приборов) – машина уже не поедет. Инжекторный двигатель сразу же начнёт неправильно работать и в конечном итоге заглохнет, с карбюраторными машинами немного дела обстоят немного легче. Следите за состоянием генератора и по мере необходимости либо менять на новый, либо же ремонтируйте установленный.

Примечание!
Вам понадобятся следующие инструменты: хорошим набор ключей, включая гаечные, накидные и т.д., два вида отвёрток, мультиметр с функцией омметра, специальный съёмник снимать подшипник с вала, молоток и трубчатые оправки (подойдут накидные головки).

Когда ремонтировать генератор?

Пришедший в негодность генератор начинает плохо и неправильно подавать ток в бортовую сеть автомобиля, в связи с чем начинаются проблемы с электроникой:

  • на малых оборотах фары автомобиля светят тускло;
  • возрастающие обороты приводят свет в норму.

Данные симптомы говорят о неисправности генератора либо регулятора напряжения.

Еще один признак – генератор издает шум: подшипники генератора вышли из строя, заменяются не очень сложно и стоят недорого. Рекомендуем как можно быстрее разобрать и заменить подшипники, иначе не исключено, что ещё другие детали придётся менять из-за подшипников, например, страдает статор.

Ремонт генератора на ВАЗ 2113-ВАЗ 2115

Разборка

1) Сперва необходимо снять генератор, разобраться с процедурой вам поможет статья: «Замена генератора на автомобиле». Затем снимите регулятор напряжения с генератора и выпрямительный блок, справиться поможет публикация: «Замена выпрямительного блока генератора на ВАЗ».

Примечание!
Снять ролик возможно с помощью шестигранного ключа «на 8». В его отсутствие попробуйте подобрать плоскую отвёртку подходящего размера. Будьте аккуратны, не сорвите резьбу, отворачивая гайку. Механизм снятия следующий: шестигранный ключ стопорит вал с установленным роликом от проворачивания, а гайка крепления ролика выкручивается накидным ключом (фото 1). Снимите выкрученную гайку и её пружинную шайбу. Кстати, данная шайба необычной формы, внимательно осмотрите её: с одной стороны она имеет выпуклую форму, а с другой – плоская. Выпуклой частью необходимо установить к гайке (фото 2).

2) Приступаем непосредственно к ремонту. Маркером либо мелом промаркируйте две крышки генератора, отметив их месторасположение относительно друг друга – вам необходимо установить их точь-в-точь как было. Переходите к откручиванию четырёх болтов, расположенных по окружности генератора (фото 1). Далее, с помощью плоской отвёртки разъедините между собой обе крышки (фото 2). Отсоедините крышку, расположенную со стороны контактных колец (фото 3, кольца указаны стрелками). Теперь снимите один из важных элементов генератора – статор, потянув за него и вынув (фото 4).

Примечание!
Обязательно проверьте снятый статор на целостность, состояние должно быть приемлемым, внутренняя поверхность (указана стрелкой) без царапин – следов задевания якоря. Наличие следов и повреждений – признак неисправности подшипников либо деформации крышки генератора.

3) Отделите крышку от ротора, а сам ротор снимите – просто рукой возьмитесь за ротор и вытащите вал (фото 1, вал ротора указан красной стрелкой) из подшипника (обозначен стрелкой синего цвета). Если вал не вытаскивается, закрутите на него гайку, ранее крепящую ролик. Устанавливать ролик нет необходимости, просто гайку навинтите. Тогда, начав выбивать вал, ротор не вылетит из подшипника и не ударится об асфальт. Закручивайте гайку не до конца, лишь немножко навинтив на резьбу. С помощью молотка и деревянной проставки выбейте вал с ротором из подшипника, контролируя усилия. Сняв ротор, осмотрите крышку (фото 2). Особое внимание обратите на подшипник, рукой повращайте его: внутреннюю часть вращайте в торону, куда вставлялся вал ротора. Заметив заедания, люфт, перекаты – смените подшипник. Возьмите отвёртку и, выворачиваются четыре винта крепления металлической шайбы (фото 3), удалите их с обеих сторон крышки. Подшипник выбивается с помощью молотка и подходящей по диаметру накидной головки либо оправки (фото 4).

Примечание!
Проверьте крышку на наличие дефектов и при значительных повреждениях (большие трещины, вмятины и т.д.) смените крышку на новую.

4) Перейдём собственно к проверке генератора. Во-первых, обязательно взгляните на кольца контактов (на фото 1 указаны стрелками). Наличие рисок, задиров, царапины – признак необходимости шлифовки колец до блеска. Сделать можно с помощью мелкозернистой наждачной бумаги либо токарного станка. пользуйтесь станком в крайних случаях, например, если задиры, риски и царапины не убираются шкуркой. Работая на станке, стирайте минимальный слой металла, а после в добавок немного зашлифуйте шкуркой. Теперь берите мультиметр и включайте на нём функцию омметра. Проверьте сопротивление обмотки ротора, подсоединив выводы от мультиметра к контактным колечкам (фото 2). Знак бесконечности означает, что в обмотке есть обрыв и ротор подлежит замене. Проверьте, замыкает ли обмотка ротора на корпус: подсоедините мультиметр к одному из колец, а другой вывод киньте на корпус ротора (фото 3). Знак бесконечности в этом случае означает, что всё в порядке и обмотка на корпус не замыкает. В завершение, проверьте, легко ли вращается подшипник, расположенный со стороны колец (фото 4). Наличие люфта, шатаний, заеданий во время вращения, перекатываний – признак непригодности подшипника к дальнейшему использованию.

Читать еще:  Двс ваз 2112 ремонт

Примечание!
Объясним процедуру замены подшипника:

  • обязательно запаситесь специальным съёмником для подшипников и спрессуйте подшипник с вала (фото 1);
  • установите новый;
  • найдите оправку (накидную головку) подходящего диаметра и молотком забейте подшипник до упора (фото 2).

Кстати, старайтесь подобрать оправку такого диаметра, чтобы она прилагала усилие только на внутреннее кольцо, обозначенное красной стрелкой на фото 1).

Сборка

Осуществляется в обратном разборке порядке с учётом некоторых нюансов:

  • любой подшипник запрессовывается молотком и оправкой нужного диаметра (фото 1)
  • крышки внимательно осматриваются на предмет наличия дефектов;
  • соединяются крышки относительно ранее сделанных меток;
  • на одной из крышек будет установлено уплотнительное кольцо (фото 2), подлежащее замене в случае наличия дефектов (трещин, разрывов).

Примечание!
Шайбу регулировки, находящуюся между гайкой крепления ролика генератора и подшипником крышки, устанавливайте выпуклой стороной к гайке и затяните её моментом 39–62 Н·м (3,9–6,2 кгс·м) с помощью динамометрический ключа.

Дополнительный видеоролик

Ниже прикреплены видеоматериалы по теме сегодняшней статьи, рекомендуем к ознакомлению:

Основные аспекты обслуживания и ремонта генератора на ВАЗ 2115 своими руками

Предназначение генераторного узла заключается в преобразовании механической энергии в электрический ток, использующийся для питания электрооборудования машины. Если генератор ВАЗ 2115 по каким-то причинам отказывается функционировать или работает некорректно, это отразится на работоспособности автомобиля в целом. Подробнее о неисправностях, а также ремонте агрегата мы расскажем ниже.

Возможные неисправности и способы их устранения

Перед тем, как снять генератор и заняться его ремонтом, нужно убедиться в том, что узел работает с неполадками.

К примеру, если при активации зажигания в машине на приборке не загораются индикаторы и не функционируют датчики, причина может заключаться:

  • в обрыве электропроводки, диагностика осуществляется путем проверки провода 0 на обрыв;
  • в выходе из строя предохранительного устройства, тогда его надо будет заменить;
  • в обрыве участка цепи, соединяющего выключатель зажигания, а также предохранительный блок, в данном случае нужно будет проверить все провода.

Если приборы на щитке работают, но не включается индикатор, причины следующие:

  • вышел из строя сам индикатор, тогда его надо поменять;
  • произошел обрыв в электроцепи, следует произвести диагностику проводки и контактов;
  • контактные кольца окислились, вышли из строя или залипли щетки — в этом случае осуществляется замена щеток генератора ВАЗ, а также очистка колец;
  • если проблема кроется в повреждении регулятора напряжения, то устройство также следует поменять;
  • при замыкании в плюсовых вентилях необходимо снять генератор на ВАЗ и поменять выпрямительный блок.

Если при включенном зажигании индикатор горит ярко, а после запуска мотор более тускло, то причины могут быть следующими:

  • проскальзывает ремешок, можно попытаться его подтянуть, если же он износился, то выполняется замена ремня генератора ВАЗ;
  • еще одна проблема, которая часто возникает на ВАЗ 2115 — это повреждение диодных элементов питания обмотки возбуждения либо же выход из строя вентилей на блоке, все детали подлежат замене;
  • если в статоре произошло замыкание или обрыв обмотки, статорный механизм полностью меняется.

В том случае, если индикатор на приборке продолжает гореть после того, как мотор был заведен, причина, скорей всего, кроется в регуляторе напряжения. Устройство необходимо менять.

Часто бывает такое, что после запуска мотора водители диагностируют нехарактерный для работы механизма шум, это может быть связано:

  • с замыканием на вентилях, как сказано выше, в данном случае нужно менять весь выпрямительный блок;
  • с повреждением подшипниковых деталей — восстановлению они не подлежат, поэтому осуществляется замена подшипника генератора ВАЗ;
  • с замыканием на массу обмотки статора, последний необходимо менять.

Фотогалерея «Неисправности генераторного устройства»

Диагностика узла

Проверить генератор на ВАЗ можно без демонтажа устройства с автомобиля. Чтобы произвести диагностику, вам понадобится помощник, а также мультиметр или вольтметр.

Как проверить генератор своими руками:

  1. Заведите мотор и дайте ему прогреться. Включите все электрооборудование, которое вы обычно используете во время поездки — оптику, печку, магнитолу, видеорегистратор, систему обогрева заднего стекла и т.д.
  2. Далее, мультиметр следует переключить в режим измерения вольт, после чего подключить его к АКБ. Помощник должен сесть на место водителя и нажать на газ, чтобы обороты силового агрегата увеличились примерно до 3200. Если генераторный узел работает в нормальном режиме, то на дисплее мультиметра должно вывестись напряжение примерно 13 вольт. Можно и больше, главное, чтобы не меньше.
  3. Если напряжение более низкое, то причина, скорей всего, кроется в плохой натяжке ремешка или повреждении электроцепи, как вариант, могли окислиться контакты на массе, поэтому их можно просто очистить. Также причина может заключаться в выходе из строя регулятора напряжения и износе щеточного узла. Значительно реже проблема кроется в самом агрегате, но и этот вариант исключать нельзя.
  4. Далее, отключается все электрооборудование, теперь нужно проверить уровень напряжения без него. Обороты при этом должны быть аналогичными. В итоге мультиметр должен показать не более 14.7 вольт (автор видео — Denis Legostaev).
Читать еще:  Ремонт трапеции стеклоочистителя кайрон

Демонтаж и разбор генератора своими силами

Ремонт генератора ВАЗ 2115 выполняется следующим образом:

  1. Сначала следует отключить клеммы от АКБ.
  2. Далее, выкручивается гайка от контактного винта, сделав это, можно отсоединить проводку.
  3. Затем выкрутите винт, с помощью которого крепится натяжитель ремешка, и два винта, которые крепят натяжную рамку.
  4. Далее, выкручивается гайка, которая находится справа от механизма. Деталь нужно приподнять и извлечь шпильку — полностью вытащить ее не получится, поэтому извлеките ее на наиболее возможное расстояние. Для демонтажа агрегата шпильку придется разрезать, а при последующем монтаже устанавливается новая шпилька, только с противоположной стороны.
  5. После этого агрегат снимают, производится его разборка. Выкручиваются натяжные винты, а также болты, которые фиксируют фазную обмотку и конденсаторное устройство к крышке. Если нужно, конденсаторный элемент можно отключить от выпрямительного блока.
  6. Непосредственно на самом блоке следует также отключить фазные обмотки.
  7. Далее, вам необходимо открутить еще четыре стяжных болта, а затем снять заднюю крышку с роторным механизмом и статором.
  8. Теперь ротор следует зажать в тиски и разобрать, выкрутив все необходимые гайки и сняв шкив с кольцом. Все вышедшие из строя элементы — регулятор напряжения, подшипники и другие составляющие меняются при необходимости. После этого агрегат собирается и ставится на место.

Видео «Установка нового регулятора для поднятия напряжения»

Как установить новый регулятор напряжения в генераторный узел ВАЗ 2115 — инструкция приведена ниже (автор ролика — канал КОЛХОЗ).

Самостоятельный ремонт генератора на ВАЗ 2114

Задача генератора заключается в обеспечении работоспособности всей электрической схемы автомобиля. В данном случае мы говорим про модель ВАЗ 2114. Система способствует распределению электричества. Ее нельзя назвать совершенной и безотказной, потому порой определенные проблемы возникать могут.

Элементы устройства

Основные неполадки

Есть несколько основных неполадок, характерных для генератора. Если изучить их, выполнить ремонт будет вполне реально даже своими силами.

Перечислим их, а также расскажем о необходимых дополнительных действиях для устранения.

Поломка

Ваши действия

Чтобы устранить данную неисправность, достаточно просто заменить старый предохранитель на новый. Но при этом обязательно определите причину, из-за которой возникла проблема

Оборвалась цепь, питающая приборы

В данной ситуации обязательно убедитесь в надежности соединения нулевого провода с остальными контактами

Возникли проблемы с замком зажигания

Проверьте, работает ли плата замка зажигания

Вышла из строя контрольная лампа

Просто поменяйте устройство на новое, если лампа просто перегорела

Вышли из строя щетки

Вам предстоит поменять сами щетки, а также их держатели. Проверьте контакты на предмет наличия окислений. Их можно обработать с помощью WD40 или зачистить бензином

Не работает регулятор напряжения

Данный агрегат подлежит замене. Отремонтировать его невозможно

Повредился или вышел из строя ремень генератора

Можно попытаться отрегулировать натяжение ремня, если проблема в этом. При повреждениях агрегата прибегают к его полной замене

Вышел из строя подшипник

Здесь поможет только его полная замена.

Подобные поломки встречаются достаточно часто, потому их нельзя игнорировать при первых же признаках. Разобравшись в устройстве генератора, решать проблемы его неисправности становится гораздо легче.

Где он находится

Перед тем как снять генератор, нужно хотя бы разобраться, где данное устройство находится.

Вот именно там и находится искомый элемент.

Проверка работоспособности

Если генератор работает некорректно, последствия могут оказаться самыми непредсказуемыми. При малом заряде, исходящем от устройства, аккумулятор быстро сядет и ваш ВАЗ 2114 попросту заглохнет. Сильное напряжение еще опаснее, поскольку повреждает всю электросхему автомобиля.

Показатели мощности генератора можно замерить с помощью тестера.

  1. Включите зажигание и убедитесь, что все лампы на приборной панели загорелись. После этого запускайте силовой агрегат.
  2. Если значок аккумуляторной батареи горит на панели или мигает тусклым светом, в цепи генератора имеются повреждения.
  3. Прогрейте мотор примерно до 90 градусов, после чего все энергозависимые приборы включайте.
  4. Подключите тестер прямо на аккумулятор. Второй человек в этот момент будет жать на педаль газа, и удерживать обороты в районе 3,2-2,5 тысяч оборотов.
  5. При показателях 13В на тестере, генератор работает исправно.
  6. Теперь отключите все энергопотребители и снова проведите замеры. Обороты удерживаются аналогичные. При исправном генераторе показатели тестера будут 14,7В.
  7. Параллельно рекомендуем обратить внимание на звуки, которые исходят от генератора. При наличии гула высока вероятность износа подшипника, который следует заменить.

Низкое напряжение может быть вызвано одно из нескольких причин:

  • Натяжение ремня ГРМ недостаточно сильное;
  • Цепь генератора повреждена;
  • Неисправен регулятор напряжения;
  • Износились щетки;
  • Генератор износился и нуждается в замене.

Из-за чего горит знак АКБ на приборной панели

Когда вы поворачиваете ключ зажигания, система включает все лампочки на приборной панели, что позволяет проверить исправность систем. После этого запускается мотор и все эти лампы гаснут. Но только при условии, что автомобиль исправен.

Если одна из ламп продолжает гореть, в автомобиле возникли проблемы.

Что касается значка аккумулятора, то его свечение при запущенном моторе говорит о том, что издаваемое генератором напряжение слишком слабое или отсутствует полностью.

Замена щеток

Заменить щетки генератора не сложно, если возникла такая необходимость. Подобные работы проводятся в том случае, если возникла их естественная амортизация.

Читать еще:  Инструкция по эксплуатации и ремонту киа соренто

Причин амортизации может быть несколько:

  • На аккумуляторную батарею не поступает заряд;
  • В темное время суток фары генерируют недостаточно сильный свет;
  • Снижается напряжение и пр.

Обычно на СТО не обращают особого внимания на мелкие неисправности генератора, потому обнаружить вышедшие из строя щетки зачастую полная неожиданность.

Для замены вам потребуется разобрать узел вместе с регулятором напряжения.

  • Отключите минусовую клемму от аккумуляторной батареи.
  • Отключите все провода.
  • Снимите колпачок с системы проводки вывода «плюсе», открутите гайку, которая удерживает этот пучок, и демонтируйте его с блока.
  • Снимите кожух из пластика. Для этого предварительно следует отсоединить фиксаторы.
  • Теперь открепите крепеж регулятора.
  • Когда будете извлекать регулятор, обязательно отключите колодку проводов.
  • Аналогичным способом выполняется замена щеток, но с измененной последовательностью.
  • Все разобранные элементы возвращаются на свои места.

Проверка регулятора

Проверку регулятора осуществляют вместе с держателями щеток. Это позволит сразу обнаружить повреждение в цепи регулятора и щеток при его наличии.

Регулятор напряжения трехуровневый

Для проверки вам потребуются:

  • Провода;
  • Лампочка мощностью 12В;
  • Пальчиковые батареи;
  • Автомобильный аккумулятор.
  1. Если регулятор исправен, напряжение будет составлять 14,7В. Если подача составляет выше положенной нормы, поступающее напряжение на щетки придется остановить.
  2. Если имеются неполадки в регуляторе, горит лампа, устройство, вероятнее всего, повреждено.
  3. При не горящей лампе вероятно нарушение контакта, который соединяет щетки с регулятором. Либо возник разрыв цепи.
  4. Если напряжение составило менее 13В, регулятор обязательно меняется на новый.
  5. Работа по снятию и замене регулятора напряжения аналогична процедуре замены щеток, поскольку оба устройства извлекаются вместе.

Натяжение ремня

Во многом функциональность генератора зависит от того, насколько правильно натянут ремень ГРМ. Если натяжение слишком слабое, возникнут проблемы в бортовой системе. Определить проблему можно по свисту из-под капота и мигающему значку аккумуляторной батареи на приборной панели.

Когда натяжение слишком сильное, хорошего в этом тоже мало. Поскольку так существенно снижается ресурс подшипников, и они вскоре выходят из строя.

Ремень ГРМ подлежит замене после каждых 15 тысяч километров пробега. Обязательно периодически проверяйте его состояние на предмет следов отслаивания, разрывов. При их обнаружении обязательно выполняйте замену узла.

Показатель натяжения зависит от используемой модели ремня ГРМ.

  • Модель 37.3701 предусматривает натяжение с допустимым прогибом 10-15 миллиметров;
  • Модель 9402.3701 позволяет допускать прогиб в пределах 6-10 миллиметров с нажатием 10 килограмм.

Процедура натяжки напрямую зависит от типа используемого двигателя на вашем ВАЗ 2114. Потому про каждый тип мотора расскажем отдельно в нашей таблице.

Тип двигателя

Процедура натяжения

Мотор на 1,5 литра

— Расслабьте крепежи генератора;

— Регулирующим винтом откорректируйте натяжение;

— Для увеличения натяжения винт двигается по часовой стрелке;

— При ослаблении натяжения двигаемся против часовой стрелки;

— После регулировки закрепите генератор и проверьте ремень.

Мотор на 1,6 литра

— Аналогичным с двигателем на 1,5 литра способом ослабляем крепежи генератора;

— Ломиком генератор слегка сдвигается от мотора, что позволяет натянуть ремень;

— Сдвигая генератор в сторону двигателя, вы ослабляете натяжение;

— Натянув ремень, закрепите генератор и проверьте правильность работы

Если этот метод не позволит устранить неисправность, следует искать другие причины неполадки.

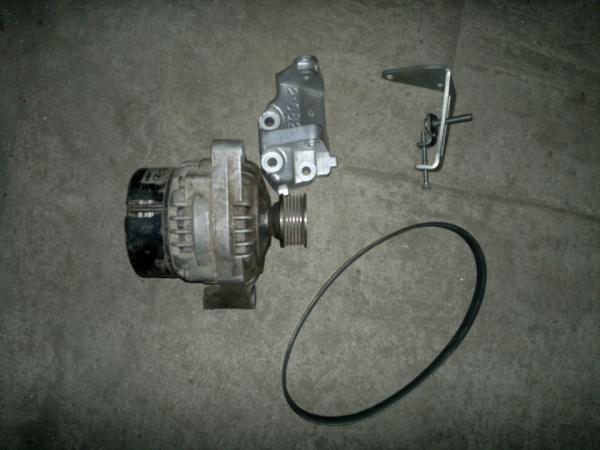

Устройство от Приоры на ВАЗ 2114

Не редко владельцы ВАЗ 2114 задумываются над установкой более эффективного, мощного генератора на свой автомобиль.

Регулятор от Приоры

В этом случае специалисты рекомендуют воспользоваться устройством от Приоры или Калины, которые данные модели получают при наличии кондиционера.

При этом вам обязательно придется поменять шкив на своем ВАЗ 2114. Задача простая, да и обойдется в небольшую сумму денег.

Также обратите внимание на генератора Элдикс. Его мощность составляет 115А, отлично подходит на «четырнадцатую» модель. Единственный, но серьезный минус — найти для него запчасти очень сложно.

Замена

Теперь поговорим непосредственно о том, как можно наш злосчастный генератор снять. Рекомендуем изучить соответствующие видео, дабы лучше разобраться в нюансах демонтажа.

Если следовать инструкции, проблем со снятием и заменой возникнуть не должно.

  1. Найдите место, где есть подъемник или яма. То есть обычный гараж может вполне подойти.
  2. Снимите защиту с силового агрегата.
  3. Ослабьте немного натяжной ролик приводного ремня.
  4. Верхний болт, отвечающий за крепление генератора, следует открутить.
  5. По аналогии проводим работу с нижним крепежным элементом.
  6. Далее обязательно отсоедините крепеж компрессора кондиционера.
  7. Затем снимите ремень привода.
  8. Теперь вы можете извлечь генератор с посадочного места и сместить его немного вправо по отношению к аккумуляторной батарее.
  9. Демонтируйте болт сверху компрессора кондиционера. Извлеките компрессор и подвесьте его. Не переживайте, используемые трубки довольно надежные, потому без труда справятся с весом.
  10. Открутите все болты держателя вашего генератора.
  11. Когда отключите клемму, спокойно вытягивайте вниз генератор вместе с держателям.
  12. Обратную установку нового устройства осуществляют в строго обратной последовательности. При этом регулировка приводного ремня является обязательным мероприятием.

Самостоятельно снять и заменить такой агрегат не сложно. Но определенные навыки и предварительное изучение инструкции от вас потребуется обязательно. Используйте только высококачественные и эффективные запчасти для замены, чтобы в дальнейшем генератор не вызывал проблем.

Ссылка на основную публикацию
Adblock
detector
×
×
