Как подключить вентилятор охлаждения напрямую ваз 21 0 9

как подключить вентилятор охлаждения напрямую ваз 21 0 9

P. J. Fry, Ниче не путаю, у самого 99 ка карбовая 2001 года, с перемычкой и без реле. На машинах 98 года видел аналогичные перемычки вместо реле. Просто блоки предохранителей 14-15 ставили еще и на 9 ки. А зря, почитай форумы владельцев Русиш Авто, иной раз люди долго мучаются. Причем с многими запчастями. А так лучше перед установкой проверить чем потом опять снимать, ехать менять запчасть, причем некоторе вещи уже будет не обменять, так например если не проверить клапан на маслянном фильтре «продувкой» то потом его наврятли поменяют. Я к запчастям вообще порой на русские авто отношусь с большим страхом.

Одни и теже вещи порой в одном и том же магазине могут оказаться разных размеров. Хотя сделаны по одним ГОСТам.
Вентилятор радиатора является одним из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном обдуве радиатора при нагревании охлаждающей жидкости до определенной температуры. В отличие от карбюраторных, в инжекторных двигателях ВАЗ 2110 включение вентилятора происходит не напрямую от датчика температуры, а через электронный блок управления (ЭБУ). Датчик установлен на выходном патрубке головки блока цилиндров. Не включается вентилятор охлаждения ваз 2110 инжектор: причины, как проверить С датчик срабатывает и отправляет сигнал на ЭБУ, который его обрабатывает и направляет на реле.

Реле замыкает цепь, и подает питание на привод (электрический двигатель) вентилятора через предохранитель. Причины, по которым вентилятор может не включаться Учитывая описанный процесс включения, причинами несрабатывания вентилятора могут быть: неполадки с электроприводом вентилятора. Кроме этого, на своевременное включение вентилятора может влиять и крышка расширительного бачка. Если она неисправна, и ее клапан не способен удерживать давление выше атмосферного, вода, являющаяся частью охлаждающей жидкости, обязательно закипит при 100 С, а датчик, настроенный на более высокую температуру, сработать не успеет. 1.

Проверку начинаем с самого простого определения состояния предохранителя. Ищем его в монтажном блоке, который находится под капотом. Его маркировка F7. 2. Вынимаем его, и визуально, или с помощью мультиметра проверяем на работоспособность. Если он перегорел, меняем на новый (20 А). Если с ним все в порядке, ставим его на место, и двигаемся дальше. 3. Чтобы не потратить время зря, лучше сразу определиться с работоспособностью электродвигателя вентилятора.

Для этого отсоединяем от него провода, и подключаем напрямую к аккумулятору, соблюдая полярность. Если вентилятор жив, продолжаем искать причину. 4. Переходим к реле вентилятора. Оно расположено в дополнительном монтажном блоке в салоне автомобиля слева от ног переднего пассажира. 5. Там есть три реле. Наше крайнее левое. Проверить его самостоятельно вряд ли удастся, лучше где-нибудь взять другое, и поставить его на место проверяемого. Греем мотор до максимальной температуры, наблюдаем за поведением вентилятора. Если результата нет, идем дальше.

Как подключить вентилятор охлаждение радиатора через реле ваз 2107 ваз 2106

Откручиваем и осматриваем крышку расширительного бачка. При малейшем подозрении на негерметичность, выбрасываем ее, и ставим новую. Далее переходим к самому датчику. Запускаем двигатель, греем его до температуры более 100 С, и отсоединяем разъемы от датчика. ЭБУ, контролирующий работу датчика, должен автоматически подать сигнал на реле о принудительном включении вентилятора. Если вентилятор включился проблема, скорее всего, в датчике. Меняем датчик на новый, и проверяем его работу. Если же и здесь ничего не вышло, нужно искать обрыв в электрической цепи. Для этого лучше обратиться к специалистам.

ВАЗ 2104 ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ РАДИАТОРА босячий вариант

Лада 2108 МакЛарен › Бортжурнал › Принудительное включение вентилятора ваз 2108 (подробно)

Всем привет!
Извиняюсь за то, что так долго не было записей. Основная причина тому — отсутствие хоть как-то работающей камеры. Машинка в это время просто так не стояла, конечно. Постараюсь позже рассказать что с ней происходило за почти два месяца в моих руках.

Ну а сегодня будет отчет о том, как я делал кнопку принудительного включения вентилятора. Схема нагло сперта у VidgeRS . Покажу ее еще раз здесь, чтоб Вам не бегать по разным постам

Но схема схемой, а можно и на практике показать) Почитав посты о принудительном включении вентилятора, я так понял, что все цепляются к реле в монтажном блоке. Ну что ж, подход хороший и не затратный. Но я решил сделать немного по-другому: вывести кнопку через отдельное реле. Плюсы такого подхода? Не нужно дербанить косу проводов монтажного блока. В случае отказа штатного реле включения вентилятора, все еще можно пользоваться принудительным охлаждением. Но есть и небольшой минус — помимо кнопки, нужно купить еще реле (аналогичное штатному), потребуется чуть больше проводов и клемм. В общем, немного более затратно получается.

Как видно на схеме, кнопка отвечает за замыкание/размыкание массы на реле (85 контакт). Для начала нужно определиться какие контакты разомкнуты, пока кнопка в состоянии «выкл» и замкнуты в состоянии кнопки «вкл». Сделать это можно с помощью тестера (подойдет режим диодной прозвонки) и метода научного тыка. Цепляем провода к найденной паре контактов.

Читать еще:  Аккумулятор для хендай акцент ростов на дону

Один из этих проводов проводов цепляем куда-нибудь на массу (кузов), а другой пойдет на 85 контакт реле. Нет разницы какой из проводов куда Вы подключите (конечно если у вас обычная кнопка, а не с какими-нибудь диодными мостами).

С кнопкой закончили, перемещаемся под капот и придумываем куда деть новое реле. Я сделал вот так:

Теперь займемся подключением проводов к реле. Возможно Вам попадется реле, у которого не будет контакта, подписанного как 86. зато будет два с цифрой 30 (как было у меня). Опять пользуемся тестером. Замеряем сопротивление между 85 контактом и 30 (одним из). Если сопротивление есть, значит это тот контакт, который должен быть обозначен как 86. Если сопротивления нет, значит Вы попали действительно в 30 контакт (без питания на реле этот контакт не замкнут никуда).

Более подробно о подключении: Черный провод приходит с кнопки (на 85 контакт реле). Синий провод (30 контакт) — к синему на вентиляторе (питание). 86 и 87 контакты подключены параллельно к плюсу аккумулятора через предохранитель (20 А). Вот как это выглядит:

Предохранитель я подключил через клеммы чтобы можно было оперативно заменить в случае перегорания. Как видно на фото (да и на схеме), предохранитель следует подключать ДО узла.
А вот фото подключения питания на вентилятор (к СИНЕМУ проводу вентилятора).

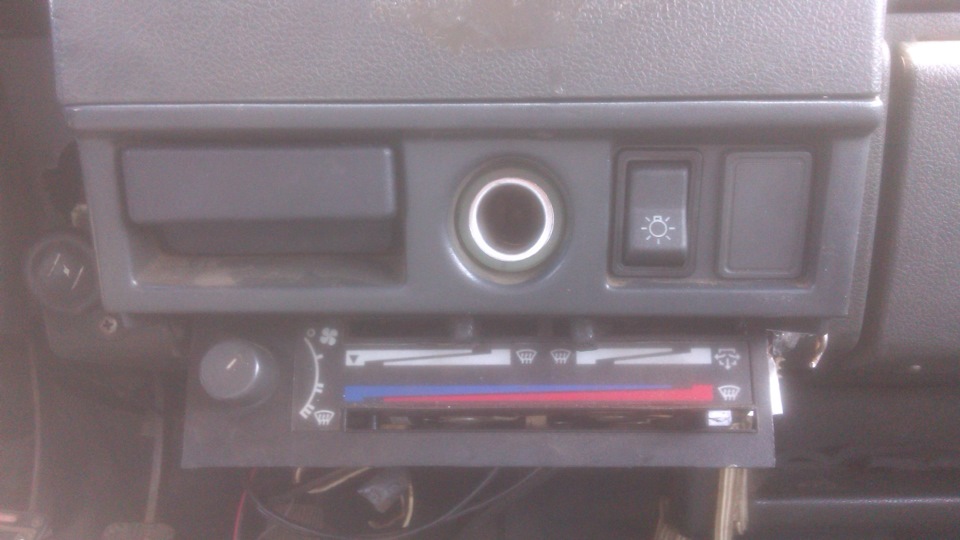

Ну вот, вроде бы и все. Кнопка расположилась на бороде, вот как это выглядит.

Да, в магазине не нашлось других подходящих кнопок, поэтому у меня используется кнопка габаритов. У нее не два положения, а три. Отсюда и такое количество контактов. Но на процесс подключения это особого влияния не оказывает.

Отчет по ценам:
Клавиша габаритов = 110р.
Реле = 80р.
Предохранитель = 8р.
Провода, клеммы, термоусадка, изолента — бесплатно из запасов (стоят копейки).

На этом, пожалуй, все. Надеюсь было интересно, а кому-то и полезно)
