Замена рычага передней подвески ваз 2109

Алгоритм замены сайлентблоков передней подвески ВАЗ 2109

Замену сайлентблоков нижнего рычага передней подвески ВАЗ 2109 можно отнести к сложным работам, касающимся ходовой части. Для разрешения всех трудностей достаточно будет воспользоваться четко налаженным алгоритмом, который приведен ниже (к нему прилагаются фотографии).

Необходимые инструменты:

  • тиски;
  • новые сайлентблоки ВАЗ 2109;
  • жидкое мыло (можно заменить моющим средством или мыльной водой)
  • источник огня (подойдет газовая горелка);
  • отрезок трубы, диаметр которого позволяет свободный вход сайлентблока;
  • стандартный набор ключей;
  • зубило и молоток;
  • проникающая жидкость WD-40.

Для работы установить автомобиль на смотровую яму или подъемник.

Для замены сайлентблоков ВАЗ 2109, как и для других работ, нужны разборка и демонтаж.

  1. Открутить нижний рычаг. Для этого головкой с удлинителем извлечь гайку растяжки, а также гайку фиксации к кузову. Затем извлекаем стойку стабилизатора и 2 болта шаровой опоры. Чтоб облегчить работу с прикипевшими и заржавевшими гайками, нужно прогреть соединение или воспользоваться проникающей жидкостью. Если эти способы не помогают, попробовать открутить краб, зажать его тисками, повторить попытку.

  1. Закрепить в тисках снятый рычаг, лампой или факелом выжечь старый сайлентблок из его посадочного гнезда. Если такой вариант невозможен, придется выпрессовывать его специальным съемником или тисками, но на это потребуется больше времени.

  1. После того как сайлентблок слегка прогорел, он легко извлечется отверткой или зубилом.

  1. Удалить грязь, пыль и ржавчину с места, куда будет установлен новый сайлентблок. Тщательно его продуть.

Также ознакомьтесь

  1. Можно приступать к установке новых сайлентблоков передней подвески. Мыльной водой нужно обработать посадочное гнездо, отверткой запрессовать его в отверстие (если смазать отверстие неразбавленным жидким мылом, сопротивление тоже уменьшится). Когда все будет готово, вы можете приступать к замене сайлентблоков передней подвески на новые.

  1. После того как сайлентблок войдет на 50%, убрать трубку, дожать все до конца. Не стоит спешить, чтобы деталь не была установлена криво. Можно добавлять мыло, чтобы облегчить процесс.

  1. Проверить выступы сайлентблока со всех сторон (должно выглядеть как на фотографии).
Читать еще:  Как проверить масло в акпп bse

  1. Заменить сайлентблок рычага «ромашки». Старые нужно срубить зубилом, новые установить на это место. Тисками запрессовать их в посадочное отверстие. Произвести доводку молотком и наставкой.

  1. Собрать все в обратном порядке.
  2. Действия на другой стороне аналогичны.
  3. Дотягивать гайки нужно, когда автомобиль уже стоит на земле.

Стоит ознакомиться:

Рекомендуем почитать

Функция датчика скорости (ДС) в транспортном средстве – передать электрические импульсы на контроллер, который, руководствуясь поступившими .

Ранее речь шла о неисправностях сцепления, о его регулировке. В этой статье будет рассказано о замене сцепления на ВАЗ. .

Необходимость замены сальника коленвала ВАЗ 2108, 2109, 21099 обычно вызвана тем, что он начинает протекать или «брать масло». При этом .

Как заменить нижний рычаг подвески ВАЗ 2108 в домашних условиях

Замена нижнего поперечного рычага подвески производится в случае большого износа или в результате серьезного повреждения этой детали. Как правило, выход из строя происходит после длительной эксплуатации автомобиля по неровной дороге. Поломка достаточно неприятная, однако назвать ее сложной очень трудно. Решение вопроса довольно тривиальное, никаких «супер-навыков» или сверх способностей для выполнения такого вида ремонта не требуется. Тем более, что сейчас вы узнаете о том, как заменить нижний рычаг подвески в малейших деталях. Поехали!

Для работы нам необходимо:

  1. Иметь набор ключей, а именно на: «24», «19», «17», по два каждого;
  2. Универсальный съемник, которым будем выпрессовывать шаровую опору;
  3. Домкрат;
  4. Отвертка;
  5. Проникающая жидкость WD-40;
  6. Подъемник или смотровая яма.

Самостоятельная замена нижнего рычага подвески на ВАЗ 2108 своими руками

  1. У тех кто имеет подъемник — поднимают машину, другие — заезжают на яму и затягивают ручник.
  2. После этого необходимо подготовить соединения к раскручиванию, для этого у нас имеется «вэдэшка», то есть жидкость WD-40. Ждем 10 минуть пока жидкость сделает свое «ржавое» дело. 🙂
  3. Теперь можно приступать к откручиванию болтов. Сначала необходимо сорвать болты крепления колеса, пока машина стоит на земле на четырех колесах. Для тех, кто пользуется подъемником, можно сорвать болты до того как машину подняли.
  4. Далее домкратим ту сторону, которая подлежит ремонту.
  5. Вывешиваем колесо с той стороны, с которой будет производится замена нижнего рычага подвески.
  6. Подложите страховочную колодку под кузов и уберите домкрат. Работать «на домкрате» — опасно для жизни!
  7. Далее снимите колесо, которое ранее вывешивалось.
  8. В случае необходимости снова «сдабриваем» WD-40 все соединения, подлежащие раскручиванию, а именно: продольную тягу, стабилизатор поперечной устойчивости, а также шаровую.
  9. Открутите гайку, которой продольная тяга крепится к поперечному рычагу.
Читать еще:  Бензонасос на рено логан

10. После снимаем шайбу, берем два ключа и откручиваем гайку крепления стойки стабилизатора к поперечному рычагу.

11. Используя отвертку, подденьте шарнир стойки, затем достаньте болт крепления стойки стабилизатора.

12. Дальше откручиваем гайку крепления шаровой к поперечному рычагу подвески.

13. Возьмите съемник, установите на рычаг и палец шаровой опоры и выпрессуйте шаровую опору из рычага.

14. Открутите болт крепления поперечного рычага к кронштейну, для этого необходимо придерживать с обеих сторон.

Снимите нижний поперечный рычаг подвески и выполните его замену. Сборка выполняется в обратной последовательности. По завершению работ, опустите машину на колеса и произведите подтяжку ранее открученных соединений.

Замена рычага подвески ВАЗ 2108 выполнена успешно! Как видите, ничего сложного, главное соблюдать последовательность и правила техники безопасности.

замена шаровой опоры на автомобиле ваз 2108, ваз 2109, ваз 21099

замена шаровой опоры на автомобиле ваз 2108, ваз 2109, ваз 21099

1. Для замены шаровой опоры на автомобиле ваз 2108, ваз 2109, ваз 21099 поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

ПРЕДУПРЕЖДЕНИЕ
Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).

ПОЛЕЗНЫЙ СОВЕТ
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов (65-95 Нм) (6,5-9,5 кгс-м).

1:1283 2. Отверните гайку крепления шарового шарнира.

2:1876 3. Выпрессуйте палец шаровой опоры из рычага передней подвески с по

3:559 Так выглядит съемник для снятия шаровой опоры из рычага передней подвески.

4:1204 4. Если съемника нет, не отворачивайте гайку шарового пальца до конца. Отожмите рычаг передней подвески монтировкой и ударами молотка вдоль оси рычага выпрессуйте палец шарового шарнира из рычага. После этого окончательно отверните гайку.

Читать еще:  Замена тормозных дисков шевроле круз

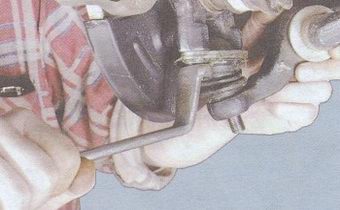

5. Отверните два болта крепления шаровой опоры к поворотному кулаку.

6:632 6. Отожмите рычаг вниз и снимите шаровую опору.

7:1225 7. Покачайте шаровой палец в шаровой опоры. От усилия руки шаровой палец не должен перемещаться (допускается люфт не более 0,7 мм).

8:1967 8. Если при незнач

ительном усилии шаровой палец перемещается в шаровой опоре, шаровая опора требует замены.

9:670 9. Если защитный чехол был порван, удалите верхний грязный слой смазки (если заметно, что грязь попала внутрь шарового шарнира, произведите замену шаровой опоры) и нанесите новую консистентную смазку.

10:1544 10. Установите на шаровой шарнир распорную втулку до упора.

11. Заложите в новый защитный чехол шаровой опоры, на половину его объема, консистентную смазку.

12:681 12. Установите шаровую опору на автомобиль ваз 2108, ваз 2109, ваз 21099 в порядке, обратном снятию. Перед установкой грязезащитного чехла рекомендуется нанести герметик на поверхность опоры.

ПРЕДУПРЕЖДЕНИЕ
При установке не повредите защитный чехол шаровой опоры. Поврежденный чехол шаровой опоры обязательно замените.
Опустив автомобиль ваз 2108, ваз 2109, ваз 21099 на землю, несколько раз сильно качните его. Затяните гайку крепления шаровой опоры к рычагу моментом 80-96 Нм (8,0-9,6 кгс-м), гайку крепления шаровой опоры к поворотному кулаку -50-63 Нм (5,0-6,3 кгс-м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами.

замена рычага передней подвески на автомобиле ваз 2108, ваз 2109, ваз 21099

1. Для замены рычага передней подвески на автомобиле ваз 2108, ваз 2109, ваз 21099 поднимите и установите переднюю
