Замена ламп дхо джетта 6

Volkswagen Jetta Barcelona 2013 › Бортжурнал › Инструкция по замене ламп Jetta VI

Замена лампы фары ближнего света

1) Указание
Для замены ламп фару снимать не нужно.
На приведённых рисунках показана замена лампы левой фары ближнего света-M29! Замена лампы правой фары выполняется аналогично.

Осторожно!
Выключить зажигание и все потребители электроэнергии.
Извлечь ключ зажигания.

Выполнить следующие работы:

2) Снятие
– Снять крышку -1-.

– Повернуть патрон -1- с левой фары ближнего света -M29- по -направлению стрелки- и извлечь патрон из фары.

– Извлечь лампу левой фары ближнего света -M29—2- из патрона-1- по -направлению стрелки-.
Лампы 12 В / 55 Вт

3) Установка
Осторожно!
При установке лампы не касаться её колбы голыми руками. Пальцы оставляют следы жира на поверхности стеклянной колбы, который начинает испаряться при включении лампы, вызывая
помутнение колбы.
При установке крышки убедиться в её правильной посадке. Попадание воды внутрь фары приводит к её повреждению.

– Проверить работу фары.
– Проверить и, при необходимости, провести регулировку фары →

Замена лампы фары дальнего света

1) Указание
Для замены ламп фару снимать не нужно.
На приведённых рисунках показана замена лампы левой фары дальнего света -M30-.
Замена лампы правой фары выполняется аналогично.

Осторожно!
Выключить зажигание и все потребители электроэнергии.
Извлечь ключ зажигания.

Выполнить следующие работы:

– Повернуть патрон -1- по -направлению стрелки- и извлечь его из фары вместе с лампой левой фары дальнего света -M30-.

– Извлечь лампу левой фары дальнего света -M30—1- из патрона-2- по -направлению стрелки-.
Лампы 12 В / 55 Вт

3) Установка
Осторожно!
При установке лампы не касаться её колбы голыми руками. Пальцы оставляют следы жира на поверхности стеклянной колбы, который начинает испаряться при включении лампы, вызывая помутнение колбы.
При установке крышки убедиться в её правильной посадке. Попадание воды внутрь фары привод
т к её повреждению.

Установка осуществляется в обратной последовательности с учётом следующего:
– Проверить работу фары.
– Проверить и, при необходимости, провести регулировку фары →

Замена лампы системы освещения для движения в дневное время

1) Указание
Для замены ламп фару снимать не нужно.
На приведённых рисунках показана замена левой лампы системы для движения в дневное время -L174-.
Замена лампы правой фары выполняется аналогично.
Осторожно!
Выключить зажигание и все потребители электроэнергии.
Извлечь ключ зажигания.

Выполнить следующие работы:

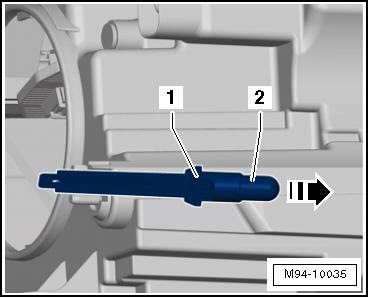

– Повернуть патрон -1- по -направлению стрелки- и извлечь его из фары вместе с левой лампой системы для движения в дневное время -L174-.

– Извлечь левую лампу системы для движения в дневное время -L174—2- из патрона-12- по -направлению стрелки-.
Лампы 12 В / 21 Вт

Читать еще:  Ceed 2 0 замена бендикса

3) Установка
Осторожно!
При установке лампы не касаться её колбы голыми руками. Пальцы оставляют следы жира на поверхности стеклянной колбы, который начинает испаряться при включении лампы, вызывая помутнение колбы.
При установке крышки убедиться в её правильной посадке. Попадание воды внутрь фары приводит к её повреждению.

Установка осуществляется в обратной последовательности с учётом следующего:
– Проверить работу фары.
– Проверить и, при необходимости, провести регулировку фары →

Замена лампы переднего габаритного огня

1) Указание
Для замены ламп фару снимать не нужно.
На приведённых рисунках показана замена лампы левого габаритного огня -M1- в левой фаре.
Замена лампы правой фары выполняется аналогично.
Осторожно!
Выключить зажигание и все потребители электроэнергии.
Извлечь ключ зажигания.

Выполнить следующие работы:

– Извлечь патрон -1- с лампой левого габаритного огня -M1- по -направлению стрелки- из рефлектора движением назад.

– Извлечь лампу левого габаритного огня -M1—2- из патрона -1- движением прямо, по -направлению стрелки-.
Лампы: бесцокольная лампа 12 В / 5 Вт

3) Установка
Осторожно!
При установке лампы не касаться её колбы голыми руками. Пальцы оставляют следы жира на поверхности стеклянной колбы, который начинает испаряться при включении лампы, вызывая помутнение колбы.
При установке крышки убедиться в её правильной посадке. Попадание воды внутрь фары приводит к её повреждению.

Установка осуществляется в обратной последовательности с учётом следующего:
– Проверить работу фары.

Замена лампы переднего бокового габаритного фонаря

1) Указание
Для замены ламп фару снимать не нужно.
На приведённых рисунках показана замена лампы левого переднего бокового габаритного огня -M33- в левой фаре.
Замена лампы правой фары выполняется аналогично.
Осторожно!
Выключить зажигание и все потребители электроэнергии.
Извлечь ключ зажигания.

Выполнить следующие работы:

– Повернуть патрон -1- по -направлению стрелки- и извлечь его из фары вместе с лампой переднего левого бокового габаритного фонаря -M33-.

– Извлечь лампу переднего левого указателя поворота -M33—2- из патрона -12- по -направлению стрелки-.
Лампы 12 В / 3 Вт

3) Установка
Осторожно!
При установке лампы не касаться её колбы голыми руками. Пальцы оставляют следы жира на поверхности стеклянной колбы, который начинает испаряться при включении лампы, вызывая помутнение колбы.
При установке крышки убедиться в её правильной посадке. Попадание воды внутрь фары приводит к её повреждению.

Установка осуществляется в обратной последовательности с учётом следующего:
– Проверить работу фары.


Кому помогло кликаем «Нравится»

Volkswagen Jetta 1,4tsi 122 л.с.мех. › Бортжурнал › замена ламп ДХО

Ну вот и наступила гармония!) Наконец заменил лампы ходовых огней на диоды по 400 рэ за каждую. Процесс замены на правой фаре заснял на фото, пригодится может кому…

Читать еще:  Замена переднего ступичного подшипника ауди 80

Цена вопроса: 800 ₽ Пробег: 40 000 км

Volkswagen Jetta 2012, двигатель бензиновый 1.4 л., 122 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Volkswagen Jetta, 2012

Volkswagen Jetta, 2011

Volkswagen Jetta, 2013

Volkswagen Jetta, 2015

Комментарии 36

Как ни крутился, на правой фаре так и не смог лампу дхо снять (на левой более менее быстро получилось — за пол-часа примерно)… Вышел из положения снятием колеса и подкрылка))) красавцы разработчики блок-фары!

Заморочился, однако! Видимо руки большие!) я закрытыми глазами эту лампу снимаю

У меня рука не лезет))) фары уже снял, никак не могу ввкрутить

Как ни крутился, на правой фаре так и не смог лампу дхо снять (на левой более менее быстро получилось — за пол-часа примерно)… Вышел из положения снятием колеса и подкрылка))) красавцы разработчики блок-фары!

такая же фигня, не могу никак открутить на правой, без подкрылка нормально получается? менял на другие лампы?

Поставил светодиоды в дхо, корейсуие с гарантией…лампы горят, но вылазит иногда ошибка что не горит левая сторона дхо. менял лампы местами все равно ошибка эта на левую фару вылазит…не пропадает даже когда включаешь фары и отключаешь дхл. что это может быть?

Дело в самих лампах. У меня те что сперва ставил перегорели, поменял на другие, тоже вылезла ошибка, катаюсь пока с ней)

у меня горит ошибка что делать

Прописать диоды…Вот тут в комментах инфа…(www.drive2.ru/l/1575689/)

Подскажите плис, знатоки, не правильно вкрутил патрон ДХО, не могу вытащить его обратно. Он поворачивается, но не выходит. Что сделать, чтобы его снять. На место закручивается, стоит в гнезде как положено.

фару наверно лучше полностью снять и аккуратно вытащить патрон дабы ничего не сломать

Сегодня вытащил патрон с Божьей помощью.Благодарю за совет!

День добрый! как вынул патрон?

Три дня делал часовые подходы к этому патрону.Выкрутил силой, отгибая патрон вниз.

спасибо!
У меня три подхода было, минут по 30, значит осталось еще три. уже и плоскогубцами пробовал, лампу верхнюю вынул.

Такая же проблема…что делать?

спасибо!
У меня три подхода было, минут по 30, значит осталось еще три. уже и плоскогубцами пробовал, лампу верхнюю вынул.

Ну и как вынул патрон?

спасибо!
У меня три подхода было, минут по 30, значит осталось еще три. уже и плоскогубцами пробовал, лампу верхнюю вынул.

Получилось вытащить патрон

нет, не вытащил. Заклинил патрон. за то друзьям меняю «на раз»

Замена ламп Фольксваген Джетта 6

Смотрите также

Потеет фара

    5 0 7k

Герметик для фар

    7 0 16k

Маркировка ламп

    40 0 45k

Лучшие лампы для авто

    79 7 86k

Чем полировать фары автомобиля

    53 0 94k
Читать еще:  Замена подшипников генератора логан2

Данный фотоотчет показывает как происходит замена ламп в передней фаре Фольксваген Джетта 2012-го года. Замена ламп стояночного света, поворота, габарита, а также дальнего и ближнего света Джетта 6 можно выполнить без использования каких-либо инструментов.

Маркировка ламп Фольксваген Джетта 6

лампа ближнего света — H7;

лампа дальнего света — H7;

лампа поворота — PY21W;

лампа ДХО — P21W;

лампа габаритов — W5W или 2825;

лампа стояночных огней — W5W или 2825.

Как поменять передние лампы Джетта 6

Снимать фару для замены ламп не потребуется, поэтому и инструментов никаких не нужно. Разве что плоской отверткой сподручней снимать защитные колпачки. Лампы меняются по общему принципу: добраться к патрону, повернуть его против часовой, извлечь патрон с фары, поменять лампу, установить обратно.

Замена лампы ближнего света Джетта 6

Лампа ближнего находится рядом с габаритом, неподалеку центра блока фары. Следует открутить пластиковую защитную крышку лампы, повернув ее на четверть оборота против часовой стрелки. Затем повернуть патрон лампы на четверть против часовой и достать патрон с лампы. Вытащить старую лампу с патрона и установить новую, после чего вставить патрон и повернуть на четверть уже по часовой.

Замена лампы переднего габарита Джетта 6

Надо повернуть патрон лампы против часовой, вытащить патрон и извлечь лампу. Установить новую лампу в патрон и вставить его в гнездо фары, повернув патрон по часовой.

Замена лампы ДХО Джетта 6

Лампа дневных ходовых огней находится чуть ниже лампы ближнего света. Следует повернуть черный пластиковый язычок на четверть оборота против часовой, прежде чем вытащить лампу с фары. Затем надавить и повернуть на четверть оборота против часовой, чтобы вытащить лампу с патрона. Установка в обратном порядке.

Замена лампы дальнего света Джетта 6

Лампа дальнего света расположена рядом с внутренним углом корпуса фары. Сначала надо снять защитный колпак, затем повернуть основание лампы на четверть оборота против часовой и вытащить лампу. Отсоединить старую лампу, установить новую, не прикасаясь к стеклу или работая в перчатках. Установить патрон лампы обратно.

Замена лампы стояночных огней Джетта 6

Лампа стояночных огней (парковочных огней, парковки) расположена рядом с внутренним углом корпуса фары. Чтобы вынуть лампу, следует покрутить маленькую черную основу на четверть оборота. Затем отсоединить старую лампу, подсоединить новую, и установить в обратном порядке.

Замена лампы поворотника Джетта 6

Лампа поворота находится в нижнем внутреннем углу корпуса фары. Надо повернуть крупный черный язычок лампы против часовой на четверть оборота и достать лампу с фары. Затем надавить и повернуть лампу, извлекая ее с патрона. Установка в обратном порядке.

При замене ламп на Джетте 6 могут возникнуть такие вопросы:
